- Конструкция привода ГРМ, артикулы и встреча клапанов
- Симптомы критического износа и реальный ресурс на Урале
- Почему опасно оставлять старую помпу и ролики
- Какие комплекты ГРМ ставить (Gates K015671XS / K015501XS (идет в оригинальной коробке Renault), INA, Contitech, помпы Dolz / Valeo / Hepu)
- Ответы специалиста на частые вопросы
Газораспределительный механизм (ГРМ) — самый ответственный узел в двигателях Renault Duster (I (HS 2011–2021, рестайлинг) и II (HM 2021–н.в.)). Малейшая ошибка при выборе комплектующих, покупка контрафактного ремня/цепи или экономия на натяжном ролике и водяном насосе оборачивается капитальным ремонтом ГБЦ прямо на трассе.
1. Таблица спецификаций ГРМ, артикулов и риска загиба клапанов на Renault Duster
| Параметр / Комплектующие | Техническое описание и OEM-номера |
|---|---|
| Двигатели Renault Duster | 1.6 (K4M 102 л.с. / H4M 114 л.с.), 2.0 (F4R 135/143 л.с.), 1.5 dCi дизель (K9K 90/109 л.с.), 1.3 TCe (H5Ht 150 л.с.) |
| Тип привода ГРМ и навесного | Ременной привод ГРМ (на моторах 1.6 K4M, 2.0 F4R и дизеле 1.5 K9K) / Цепной привод ГРМ (на 1.6 H4M и 1.3 TCe) |
| Встреча клапанов с поршнями | На всех двигателях Renault Duster (K4M, F4R, K9K) при обрыве ремня ГРМ (или расслоении ремня навесного с попаданием под шкив ГРМ!) клапана гнет в 100% случаев. |
| Оригинальные OEM-артикулы | 130C17529R (комплект ГРМ 1.6 K4M), 130C11551R / 130C12345R (комплект ГРМ 2.0 F4R + фазорегулятор 8200782671), 130C11508R (дизель K9K) |
| Конвейерные комплекты (OEM) | Gates K015671XS / K015501XS (идет в оригинальной коробке Renault), INA, Contitech, помпы Dolz / Valeo / Hepu |
2. Признаки износа ГРМ и корректировка интервала для Челябинска
В климате Южного Урала резинотехнические изделия и гидронатяжители испытывают экстремальные нагрузки при холодных пусках в -30°C, когда загустевшее масло создает пиковое сопротивление вращению распредвалов и масляного насоса:
- Для ременных двигателей: трещины у основания зубьев, бахрома по торцу ремня, следы запотевания сальников распредвала или коленвала (попадание масла разъедает резину ремня за считанные тысячи километров) и характерный гул подшипника натяжного или обводного ролика. Рекомендуемый интервал замены в городском режиме — каждые 60 000 – 75 000 км или раз в 4–5 лет.
- Для цепных двигателей: металлический треск или дизельное тарахтение в первые 3–5 секунд после утреннего запуска, ошибки по рассинхронизации валов (коррекция фаз), выход штока гидронатяжителя более чем на 4–6 зубцов.
- Внимание к поликлиновому ремню навесного оборудования: обрыв или расслоение наружного ручейкового ремня генератора/кондиционера нередко заканчивается тем, что ошметки ремня затягивает под шкив коленвала прямо в узел ГРМ, вызывая мгновенный перескок фаз.
3. Почему водяную помпу и сальники нужно менять одновременно с ГРМ
Подшипник водяного насоса (помпы) и ролики ГРМ рассчитаны примерно на один и тот же ресурс. Если при замене комплекта ГРМ оставить старую помпу, то при появлении люфта или течи антифриза через дренажное отверстие спустя 15–20 тыс. км вам придется повторно оплачивать полную стоимость работ по разборке лобовины двигателя (и менять залитый антифризом ремень). Именно поэтому мастера рекомендуют сразу брать комплекты с водяным насосом и обновлять передние сальники валов.

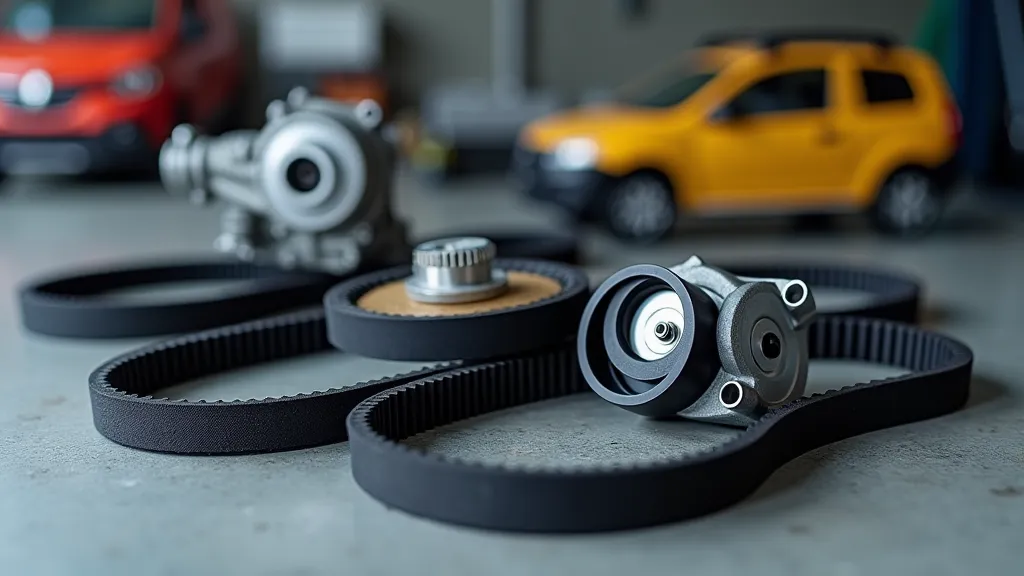

4. Проверенные производители комплектов ГРМ для Renault Duster
Узел ГРМ не прощает экспериментов с дешевыми упаковщиками. В магазине «Автогород74» на Кожзаводской, 16 мы комплектуем заказы исключительно деталями от официальных поставщиков автозаводов: Gates K015671XS / K015501XS (идет в оригинальной коробке Renault), INA, Contitech, помпы Dolz / Valeo / Hepu, где каждая коробка проходит проверку защитных QR-кодов и заводской лазерной маркировки на роликах и спинке ремня.
Частые вопросы и ответы инженера
Какой привод ГРМ установлен на Renault Duster и на каком пробеге его менять? +
На модификациях Renault Duster (1.6 (K4M 102 л.с. / H4M 114 л.с.), 2.0 (F4R 135/143 л.с.), 1.5 dCi дизель (K9K 90/109 л.с.), 1.3 TCe (H5Ht 150 л.с.)): Ременной привод ГРМ (на моторах 1.6 K4M, 2.0 F4R и дизеле 1.5 K9K) / Цепной привод ГРМ (на 1.6 H4M и 1.3 TCe). Ременный привод рекомендуется менять каждые 60 000 – 90 000 км (или раз в 5 лет), цепной — при появлении шелеста на холодную или растяжении по диагностике (обычно 130 000 – 180 000 км).
Гнет ли клапана при обрыве ГРМ на Renault Duster? +
На всех двигателях Renault Duster (K4M, F4R, K9K) при обрыве ремня ГРМ (или расслоении ремня навесного с попаданием под шкив ГРМ!) клапана гнет в 100% случаев.
Какие артикулы комплекта ГРМ и помпы лучше выбрать для Renault Duster? +
Заводские номера: 130C17529R (комплект ГРМ 1.6 K4M), 130C11551R / 130C12345R (комплект ГРМ 2.0 F4R + фазорегулятор 8200782671), 130C11508R (дизель K9K). Среди надежных конвейерных комплектов мы рекомендуем: Gates K015671XS / K015501XS (идет в оригинальной коробке Renault), INA, Contitech, помпы Dolz / Valeo / Hepu.
